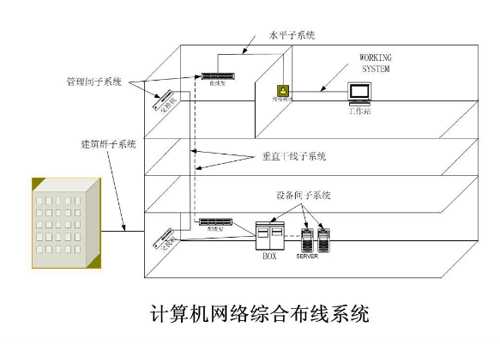

综合布线系统是企业信息化的基础，是建筑的神经系统，是基于传输语言、数据、影像和其他的标准结构化布线系统。它使语言和数据通讯设备、交换设备和其他信息管理系统彼此连接。系统由6个独立的子系统组成：工作区子系统、水平区子系统、管理子系统、干线子系统、设备间子系统、建筑群子系统。

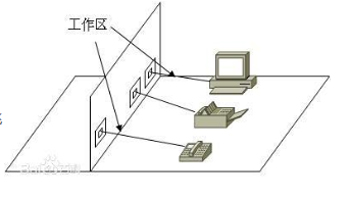

工作区子系统指由配线（水平）布线系统的信息插座，延伸到工作站总段设备处的连接电缆及适配器组成，一个工作区的服务面积可按5~10平方米估算，每个工作区设置一个电话机或计算机终端设备，或按用户要求设置。工作区的UTP/FTP跳线为软线材料，即双绞线的芯线为多股铜丝，现在主流的跳线均采用Cat.5e或者Cat.6双绞电缆，最大长度不应超过5米。

水平子系统指重楼层配线间至工作区用户信息插座，有水平电缆、中间配线设备等组成，采用星型拓扑结构。每个信息点均需要连接到管理子系统，从管理子系统的配线架的背部端口至工作区的信息插座的最大距离不应大于90米。工作区的终端跳线、连接设备的总长度不应超过5米。水平布线系统施工是综合布线中施工量最大、最重要的工作，在建筑施工完成后，不易变动，因此要施工严格，保证链路性能。现在水平线缆均采用Cat.5e或者Cat.6双绞电缆，如有高速率应用场合，还应该采用Cat.7双绞电缆或光缆。

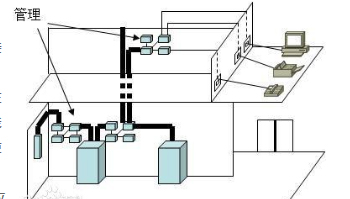

管理子系统指设置在楼层配线房、弱电井内，是水平系统电缆端接的场所，也是主干系统电缆端接的场所，有大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交换、扩展线缆，用于改变线缆路由。管理子系统提供了与其它子系统链接手段，是整个布线系统与其链接的设备和期间构成一个有机的整体，是综合布线系统留货性的集中体现，在管理点，根据应用环境用标记插入条来标出各个端接场。

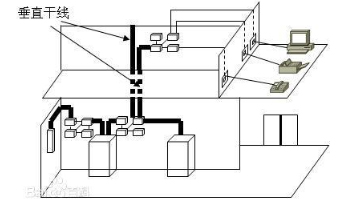

垂直干线子系统是由链接主设备件至各楼层配线之间的线缆构成，其功能主要是把个分层配线架与柱配线架相连，用于主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的整体。根据不同终端设备，可以选择不同干线线缆，语音传输可以选用大对数电缆传送，数据传输可以选择光缆或者双绞线线缆传输。

设备间子系统由综合布线的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成，设备间内的所有进线终端应采用色标区别各类用途的配线区，设备间位置及大小根据设备的数量、规模、最佳网络中心等内容综合考虑确定。

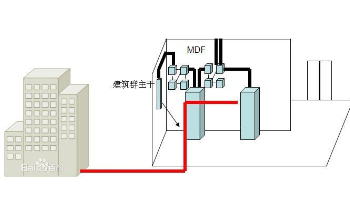

建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的线缆和配线设备。建筑群子系统宜采用地下管道铺设方式，管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设计规定，此外安装时至少应预留1~2个备用管孔，以供扩充之用。建筑群子系统采用直埋沟内敷设时，如果在同一沟内埋入了其他的图像、监控电缆，应设立明显的共用标识。电话局引入的电缆应接入一个阻燃接头箱，再接至保护装置。建筑群子系统实现建筑物之间的相互连接，常用通讯介质是光缆。
